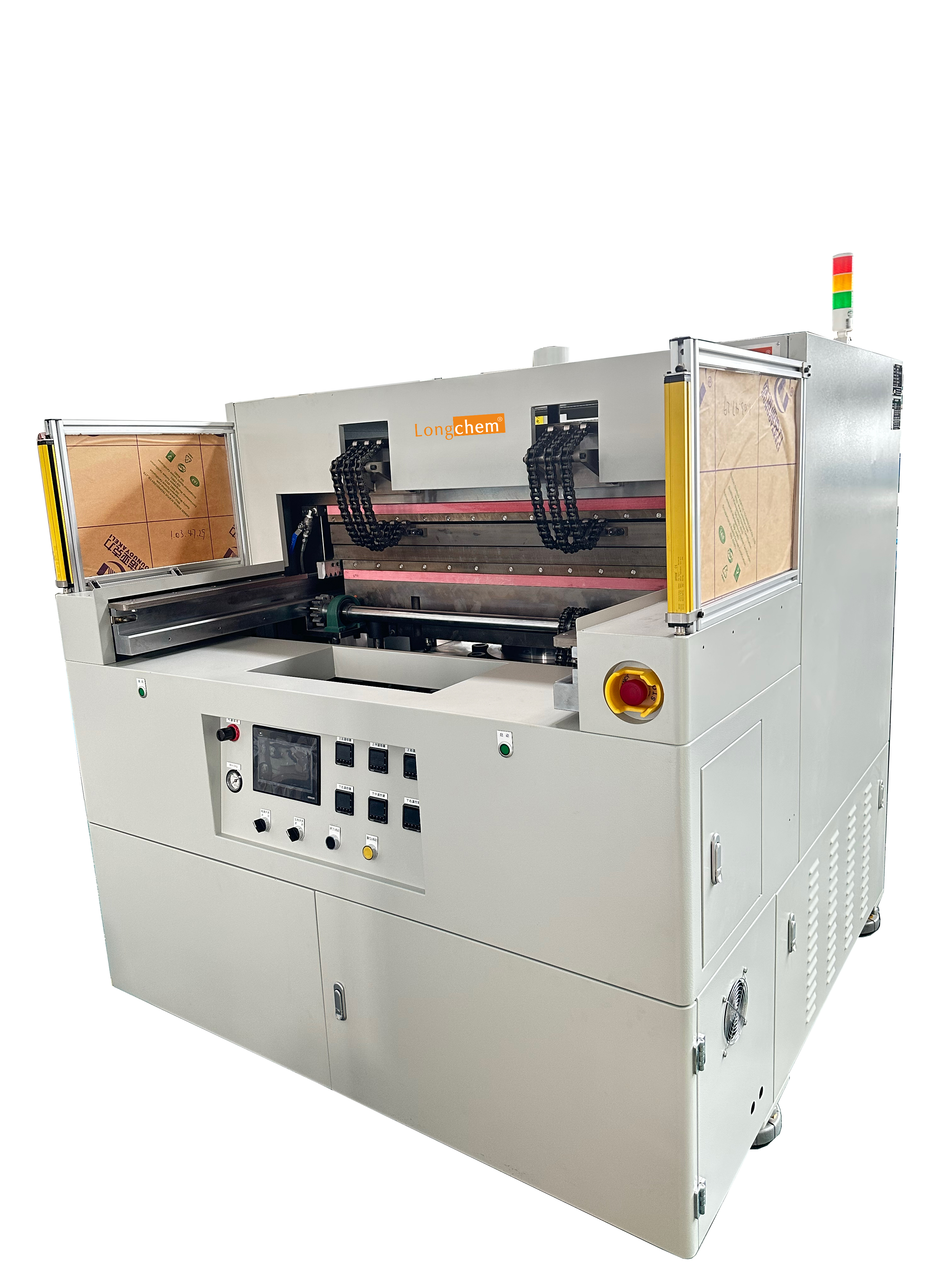

产品名称：真空机系列
产品简介：
- 概述
- 工作原理
- 特点
- 规格型号
概 述
本设备主要应用于软性印刷电路板压合，有别于传统热压机的另一种新型的压覆盖膜的设备。
工作原理
真空机上下模板合模时，中间会有一间隙。此时真空泵开启，借由吸力以抽取假贴后之线路板和覆盖膜或线路板与补强板之间的空气；然后启动增压泵，将空气打进腔体内的气囊，使之膨胀去下压产品，如此可保证产品的平整性并有效地将气泡全数消除，这样一张漂亮的柔性线路板就完成了。
特点：
智慧化操作，实现参数统一管理。
|
设备型号 Equipment Model |
VPD-46 |
VPD-60 |
VPD-60H |
VPD-72 |
|
宽度 Width |
1,040/1,664mm |
1,110/1,740mm |
1,110/1,740mm |
1,410/2,010mm |
|
深度 Depth |
1,135mm |
1,460mm |
1,460mm |
1,660mm |
|
高度 Height |
1,561mm |
1,660mm |
1,657mm |
1,780mm |
|
工作高度 Pass line |
1,110mm |
1,150mm |
1,161mm |
1,250mm |
|
电力需求 Electrical requirement |
380V/50Hz or 60Hz/3Phase |
|||
|
最大电源功率 Max power |
约 11KVA |
约 18KVA |
约 18KVA |
约 20KVA |
|
热风排量 Hot air exhaust |
4 L/S |
6 L/S |
6 L/S |
6 L/S |
|
有效面积 Active area |
350mmW×520mmL |
510mmW×620mmL |
510mmW×620mmL |
560mmW×820mmL |
|
治具板尺寸 Fixture size |
380mmW×560mmL |
590mmW×695mmL |
590mmW×695mmL |
600mmW×860mmL |
|
最小空压需求 Min source air |
5 kgf/cm2 |
5 kgf/cm2 |
5 kgf/cm2 |
5 kgf/cm2 |
|
毛重 Gross weight |
2,600 kg |
3,500 kg |
4,200 kg |
5,500 kg |
|
净重 Net weight |
2,500 kg |
3,300 kg |
4,000 kg |
5,200 kg |
